Wie vermesse ich eine Druckfeder?

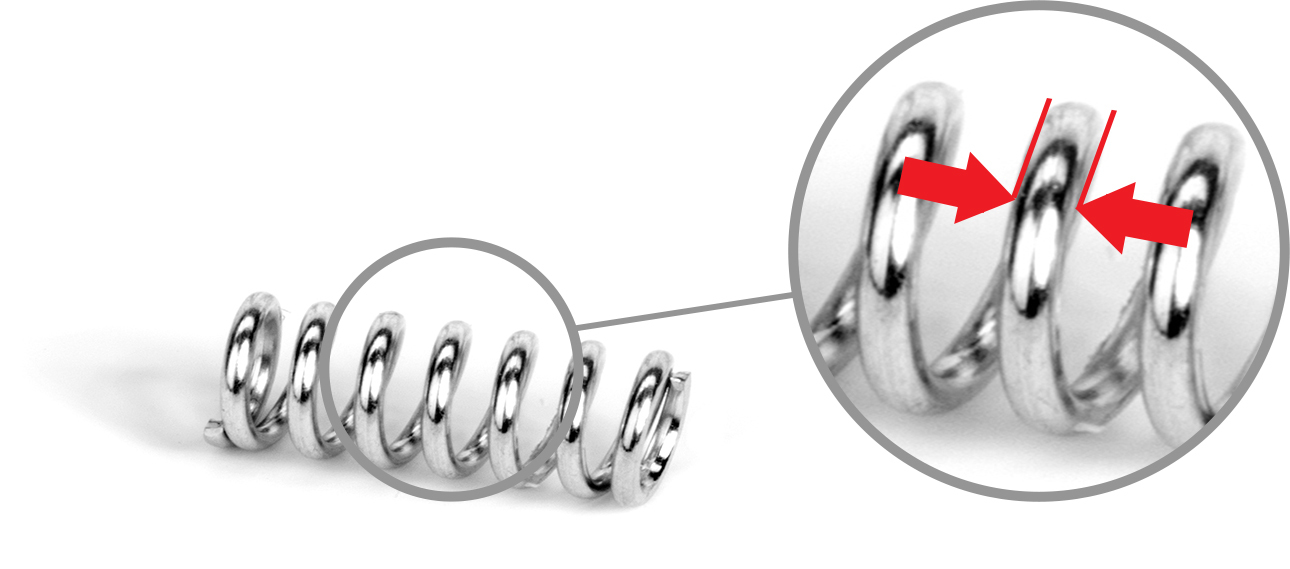

1. Messen Sie den Drahtdurchmesser mit einem Messschieber, bestenfalls auf 3 Dezimalstellen genau.

wire diameter

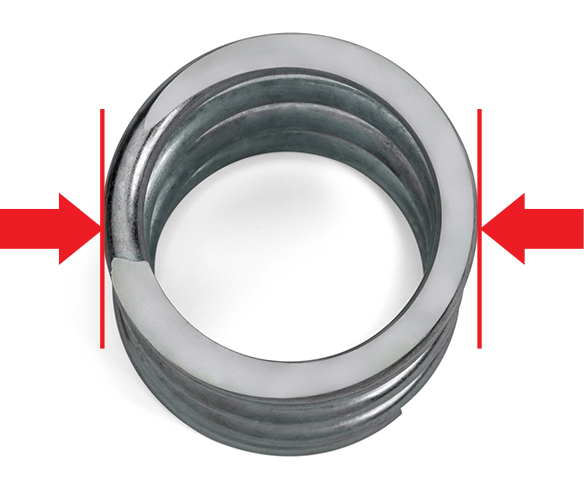

2. Messen Sie den Außendurchmesser der Feder. Dieser kann von Windung zu wIndung variieren. Messen Sie deshalb besser schräg über den Durchmesser.

outside diameter

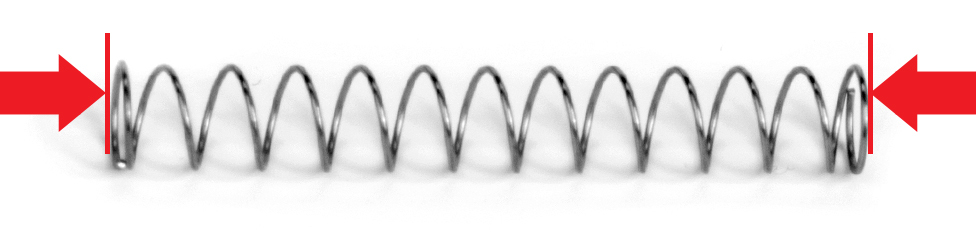

3. Messen Sie die ungespannte Länge der Feder (unkomprimiert)

free length

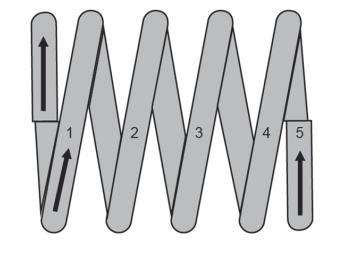

4. Zählen Sie die Anzahl der Windungen, von Drahtanfang bis zu Drahtende, auf 1/8 genau.

Total Coil vs Active Coil

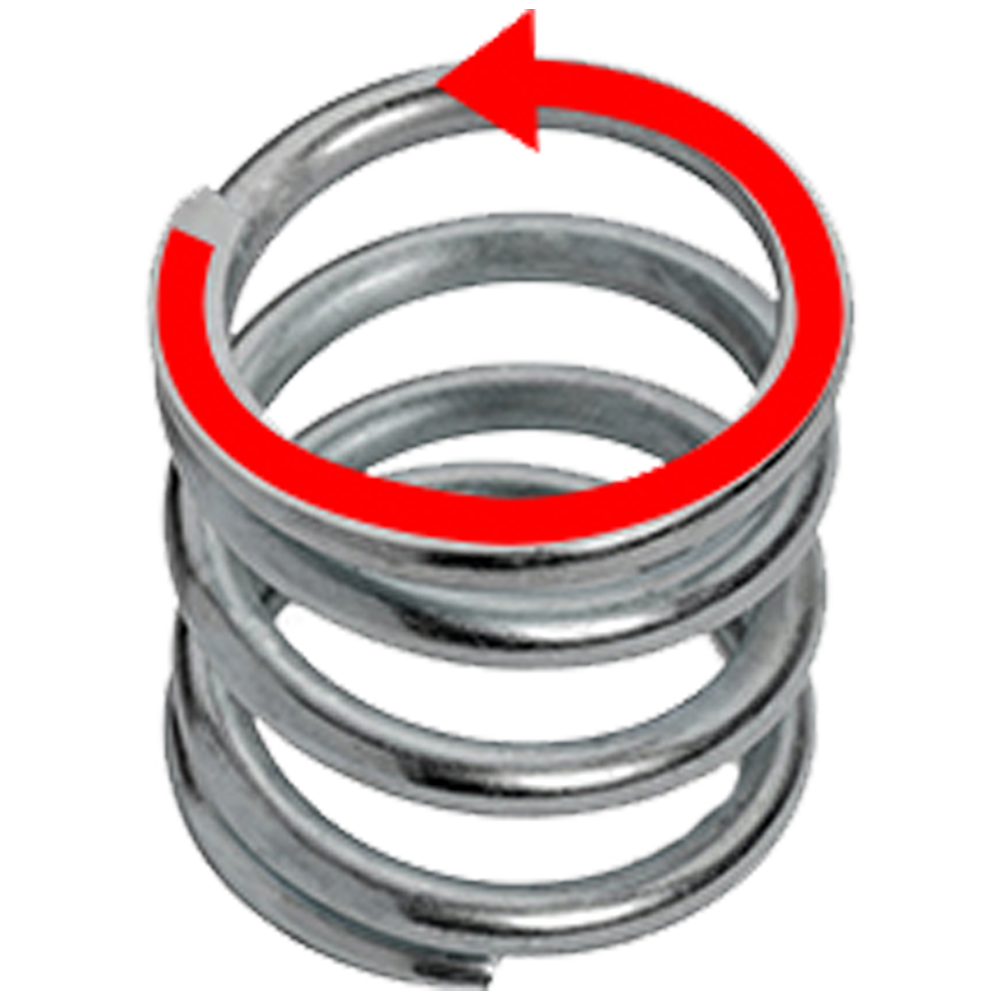

5. Stellen Sie die Windungsrichtung der Feder fest, indem Sie durch den Federkörper schauen, das vordere Drahtende aus 12 Uhr. Nun prüfen Sie, in welche Richtung der Draht von Ihnen wegläuft. Dies ist die Wickelrichtung. Diese ist oftmals nicht entscheidend, kann aber in manchen Anwendungen sehr wichtig sein.


spring-left Linksherum

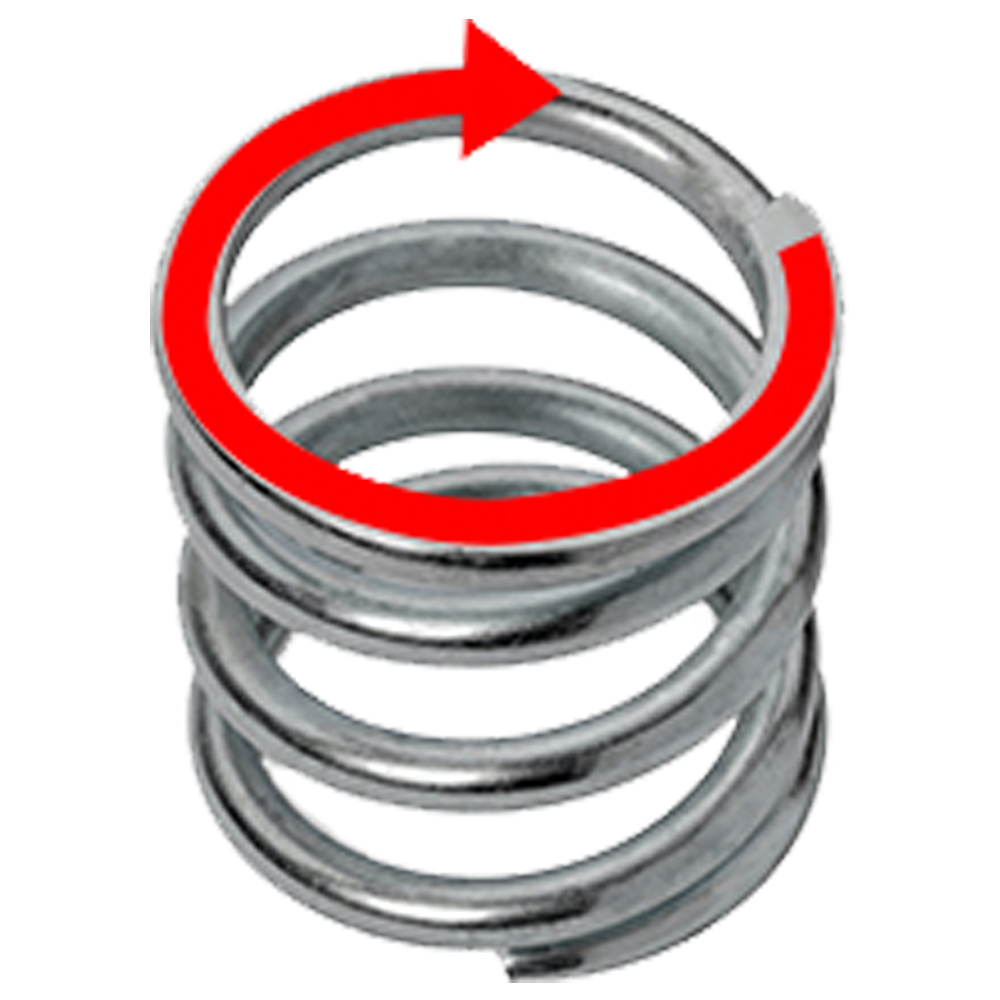

spring-right Rechtsherum





6. Prüfen Sie die Ausführung der Endwindungen. Druckfedern können mit offenen oder angelegten Enden, geschliffenen oder ungeschliffenen Endwindungen gefertigt werden. Speziellere Endausführungen erfordern eventuell eine Zeichnung.

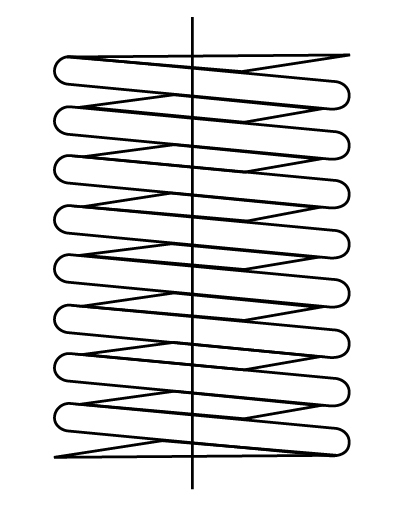

open and ground

Frei auslaufend und Geschliffen

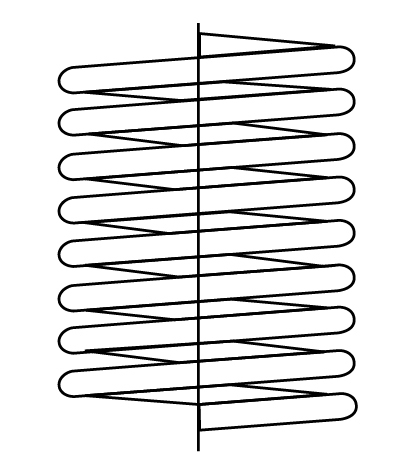

open end

Frei Auslaufend

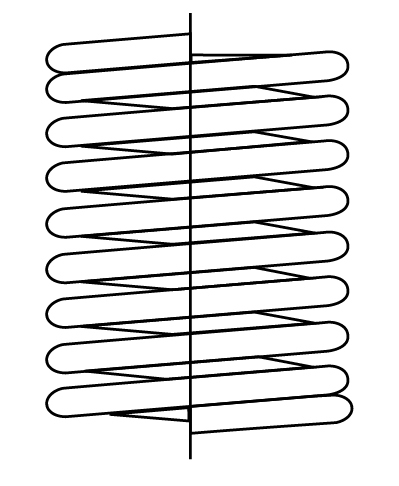

close ends not ground

Angelegt, Nicht Geschliffen

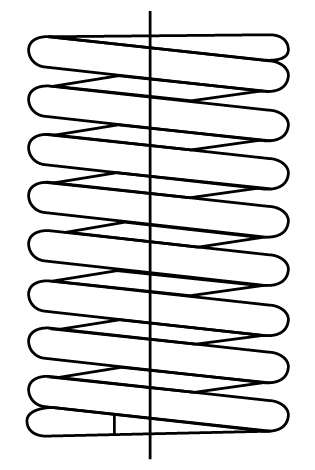

closed squared and ground

Angelegt Und Geschliffen

7. Bestimmen Sie den Werkstoff. Wenn Ihnen das Material unbekannt ist, geben Sie die Anwendungs- und Umweltparameter an, wie Einsatztemperatur, umgebendes Medium oder die Anzahl der Lastwechsel pro Sekunde / Minute / Stunde.
